Equipo de imagen de pantalla directa con láser para la serigrafía textil

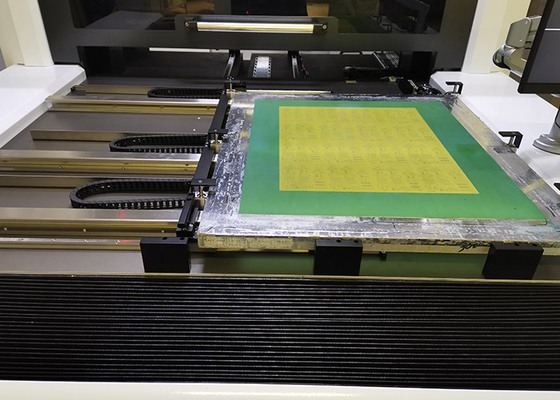

CTS es un sistema de imagen y exposición de computadora a pantalla (CTS) (patente china, japonesa, coreana, de la UE).Los archivos de datos son leídos directamente por el CTS y luego convertidos en imágenes que serán transmitidas a través de rayos láser a las pantallas por DMD y lente.

Las imágenes digitales son producidas por DMD (dispositivo de micro espejo digital) que tiene más de 800 mil o 2 millones de micro espejos de micrómetros, lo que permite puntos cuadrados claros y nítidos.Este último sistema de exposición digital se ha convertido en el nuevo estándar para la industria de la serigrafía.

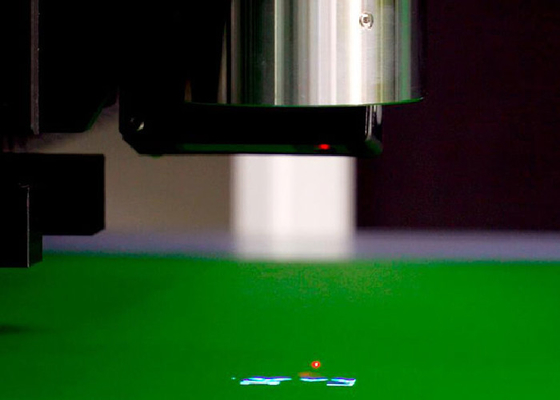

Los archivos de datos son leídos directamente por la computadora a la pantalla (CTS) y luego convertidos en imágenes que se transmitirán a través de rayos láser a las pantallas por DMD y lente.

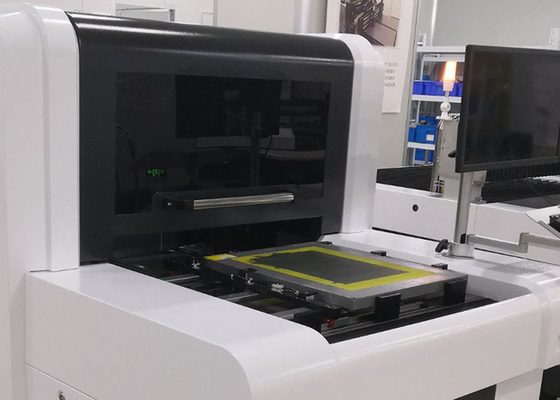

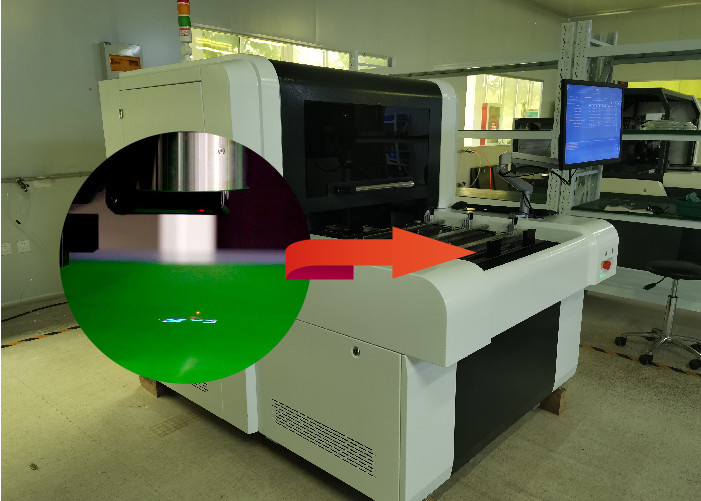

La máquina de fabricación de placas directas con láser CTS es leer directamente los archivos de datos de la computadora y convertirlos en imágenes, y luego exponerlos e imágenes en la pantalla mediante proyección láser.Este tipo de pantalla de imagen es adecuada para la impresión textil, y también es adecuado para calcomanías, envases, PCB, impresión 3C en cubiertas de vidrio, etc.

• Especificación / modelo	CTS100
  Tamaño máximo de la pantalla (mm)	100x1000
  Tamaño mínimo de la pantalla (mm)	400x400
  Tamaño máximo de exposición (mm)	Las medidas de seguridad:
  espesor del marco de pantalla (se ofrece un servicio a medida)	25 a 45 mm
  Sistema de imágenes	Tecnología DMD DLP
  espesor de la emulsión (EOM)	Emulsión resistente a los disolventes 3μm-150μm, emulsión resistente al agua 3μm-220μm
  Tiempo de exposición	120-240s/ m2, #350 malla amarilla
  Resolución	1270/2540 dpi (opcional)
  El raster	133LPI
  Sistema de enfoque	Enfoque fijo
  Formato del archivo	1_bit tiff etc.
  Tipo de láser	Laser UV, con longitud de onda de 405 ± 5 nm
  Potencia del láser	La luz de la luz de la luz de la luz de la luz de la luz de la luz de la luz
  Tamaño del equipo (mm)	1740 x 1500 x 1500
  Peso neto del equipo	1200 KG
  Condiciones	Sala de luz amarilla con clase de limpieza 10000, temperatura 22±2°C, Humedad relativa del 40-70% (sin condensación)
  El poder	Se trata de un sistema de control de velocidad de la corriente.0.5MPa

• Alta precisión:

Resoluciones de 1270dpi o 2540dpi, con raster 133lpi/dpi (impresión de semitones).

• Alta eficiencia:

3 minutos para terminar la exposición en una pantalla de 1000 mm*1000 mm.La eficiencia de fabricación de plantillas ha mejorado mucho debido a que se ahorra mucho tiempo por la alineación precisa de la exposición y la reducción del lóbulo..

• Bajo costo:

La eliminación de las películas positivas: las películas de litio son cada vez más caras y el número de proveedores en el mercado es rápido.

El proceso de fabricación de pantallas digitales CTS sustituye a los procedimientos convencionales.
