Sistema directo de la fabricación de placa del ordenador de la pantalla de la alta precisión

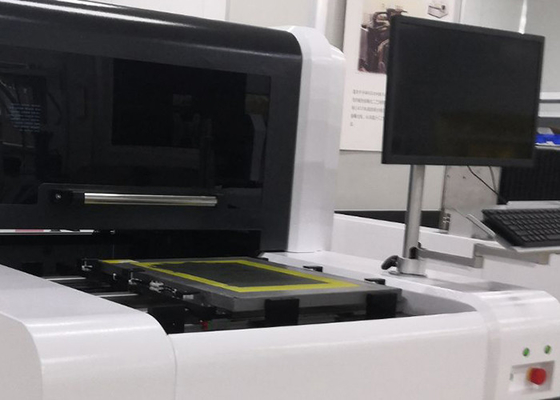

La máquina directa de la exposición del laser es un sistema de la exposición (CTS) que puede imagen una imagen del ordenador en una placa de la pantalla. La máquina directa de la exposición del laser incluye una lente óptica de alta precisión, un sistema de la proyección de imagen de DMD, un laser de 405 nanómetros, una plataforma estable del movimiento, un ordenador con un sistema informático eficiente, un monitor, y un sistema estable de la refrigeración por agua. Esta máquina directa de la exposición del laser puede exponer e imagen con la alta precisión en la pantalla de seda.

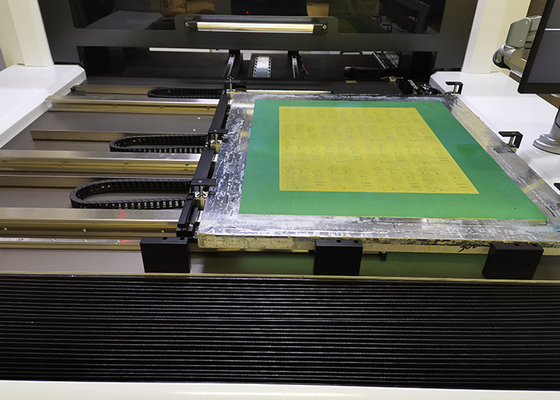

La máquina directa de la exposición del laser introduce la tecnología de proceso óptica digital (DLP) en el campo de la proyección de imagen de la pantalla, usando la tecnología de la imagen directa del laser del DLP para substituir el modo de exposición tradicional de la película o de la máscara, y se equipa de los carriles de guía del HIWINSP-nivel y de las rejas de Renishaw del motor linear. Base de mármol, etc., asegurar la estabilidad de la máquina.

• Especificación/modelo	CTS100
  Tamaño de pantalla máximo (milímetros)	900x1000
  Tamaño de pantalla mínimo (milímetros)	400x400
  Tamaño máximo de la exposición (milímetros)	800x900
  Grueso del marco de pantalla (anunció servicio está disponible)	25-45m m
  Sistema de la proyección de imagen	Tecnología de DMD DLP
  Grueso de la emulsión (EOM)	Emulsión resistente solvente los 3μm-150μm, emulsión resistente 3μm- de agua    los 220μm
  Tiempo de exposición	120-240s/ ㎡, malla amarilla #350
  Resolución	1270/2540dpi (opcional)
  Trama	133LPI
  Sistema del foco	Concentración fija
  Formato de archivo	1_bit tiff etc.
  Tipo del laser	Laser ULTRAVIOLETA, longitud de onda 405±5nm
  Poder del laser	20W/25W (opcional)
  Tamaño del equipo (milímetros)	1550x1330x1460
  Peso neto del equipo	1100KG
  Condiciones	Sitio de luz ámbar con la clase de limpieza 10000, temperatura 22±2°C, 40-70% humedad relativa (ninguna condensación)
  Poder	Monofásico 220v, 50/60HZ, 4KW (CTS200, CTS300), gas 1L/min
