| Nombre De La Marca: | GIS |
| Número De Modelo: | DPX230 |
| Cuota De Producción: | 1 sistema |
| Precio: | negotiable price |
| Tiempo De Entrega: | 20 días del trabajo |
PWB directo de las soluciones HDI del sistema de la proyección de imagen del laser (LDI)
LDI se utiliza para los requisitos de la proyección de imagen para la producción en masa del PWB de HDI
Para cumplir los requisitos de la producción en masa del PWB de HDI, el método de la proyección de imagen:
Mientras que alcanza una tarifa baja del defecto y de alto rendimiento, puede alcanzar la producción estable de operación de alta precisión convencional del PWB de HDI. Por ejemplo:
* tablero avanzado del teléfono móvil, echada de CSP menos de 0.5m m (con o sin los alambres entre los cojines de BGA)
* la estructura de la placa es 3 + N + 3, y se apila vía el agujero.
En términos de proyección de imagen, tales diseños requieren una anchura del anillo de menos los de 75μm. En algunos casos, la anchura del anillo es incluso menos de los 50μm. Debido al problema de alineación, éstos lleve inevitable a la salida baja. Además, conducido por la miniaturización, las líneas y el espaciamiento están llegando a ser más finos y más finos - la reunión este desafío requiere el cambio de los métodos tradicionales de la proyección de imagen.
Esto puede ser hecha reduciendo el tamaño del panel o utilizar una máquina de la exposición del obturador para la proyección de imagen del panel en varios pasos (cuatro o seis). Ambos métodos alcanzan una mejor alineación reduciendo la influencia de la deformación material. El cambio del tamaño del panel lleva a los altos costes materiales, y usar la máquina de la exposición del obturador lleva a la producción baja cada día. Ninguno de los dos métodos puede solucionar totalmente la deformación material y reducir los defectos relacionados con la película fotográfica, incluyendo la deformación real de la película fotográfica al imprimir a tableros del lote.

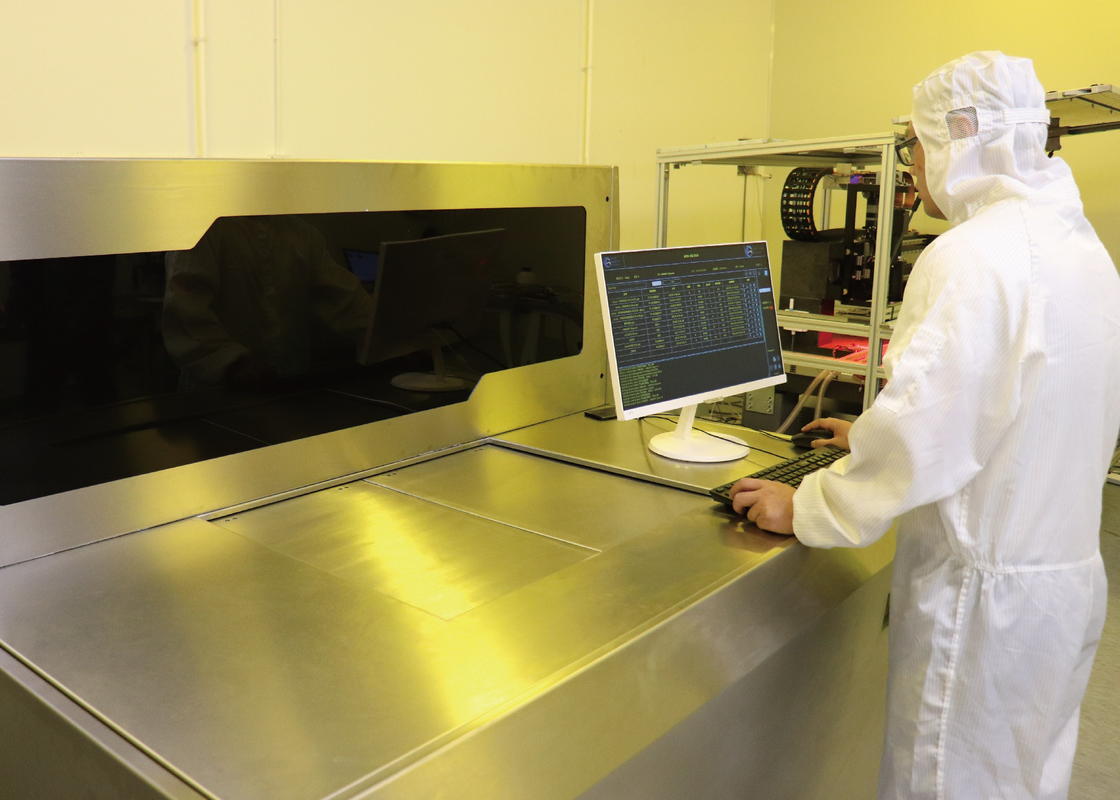

Proyección de imagen directa del laser del PWB (LDI)
Al fabricar a una placa de circuito, los rastros de circuito son definidos por cuál es el proceso de la proyección de imagen. El laser que la proyección de imagen directa (LDI) expone los rastros directamente con un de rayo láser altamente enfocada que en el NC controló, en vez de la luz inundada que pasaba a través de una herramienta de la foto, un de rayo láser digital creará la imagen.
¿Cómo hace laser el trabajo directo de la proyección de imagen (LDI)?

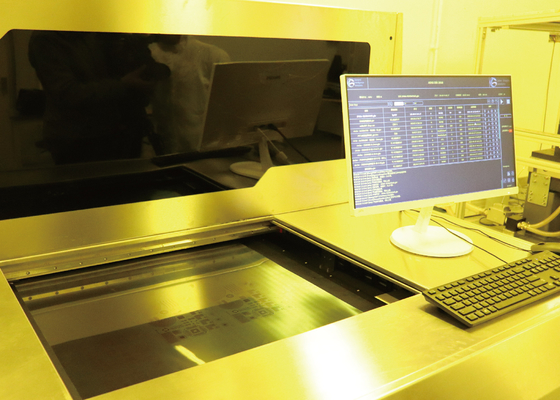

La proyección de imagen directa del laser necesita un PWB con la superficie fotosensible que se coloca debajo de un laser controlado por ordenador. Y entonces el ordenador está creando la imagen en el tablero con la luz del laser. Un ordenador explora la superficie del tablero en una imagen de trama, haciendo juego la imagen de trama a un cad cargado o el fichero del diseño de la leva que incluye las especificaciones para la imagen necesaria prevista para el tablero, el laser se utiliza para directamente crear la imagen en el tablero.
| Especificación/modelo | DPX230 |

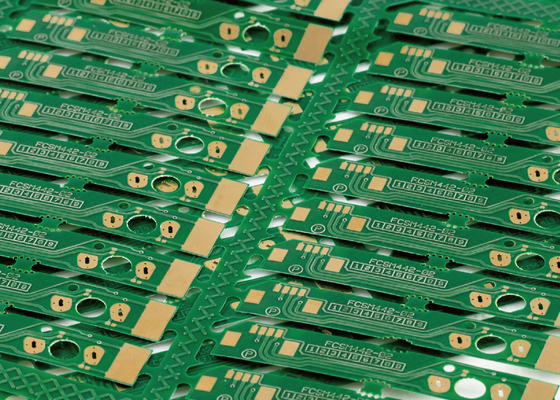

| Uso | PWB, HDI, FPC (capa interna, capa externa, anti-soldadura) |
| Resolución (producción en masa) | 30um |
| Capacidad | 30-40S@18 " *24” |
| Tamaño de la exposición | 610*710m m |
| Grueso del panel | 0.05mm-3.5m m |
| Modo de la alineación | Ultravioleta-marca |
| Capacidad de la alineación | Layer±12um externo; Laye±24um interno |
| Línea tolerancia de la anchura | el ±10% |
| Modo del aumento y de la disminución de la desviación | Aumento y contracción fijada, aumento y contracción automática, aumento y contracción, alineación del intervalo de la división |
| Tipo del laser | Laser del LD, 405±5nm |
| Formato de archivo | Gerber 274X; ODB++ |
| Poder | 380V corriente alternada trifásica, 6.4kW, 50HZ, gama de fluctuación del voltaje el + 7% ~-10% |
| Condición | Sitio de luz ámbar; ± 1°C de la temperatura 22°C; ± el 5% de la humedad el 50%; Nivel de limpieza 10000 y arriba; Requisitos de la vibración de evitar la vibración violenta cerca del equipo |
Sobre nosotros
Somos un proveedor innovador de las diversas soluciones directas del sistema de la proyección de imagen del laser del PWB (LDI). Nuestras gamas de la cartera del producto de sistema de las configuraciones de sistema de LDI para la alto-mezcla y usos emergentes del lugar del PWB a las soluciones completamente automatizadas del sistema de LDI para los ambientes de la producción en masa.
