| Nombre De La Marca: | GIS |
| Número De Modelo: | RTR315 |
| Cuota De Producción: | 1 sistema |
| Precio: | negotiable price |
| Tiempo De Entrega: | 20 días del trabajo |

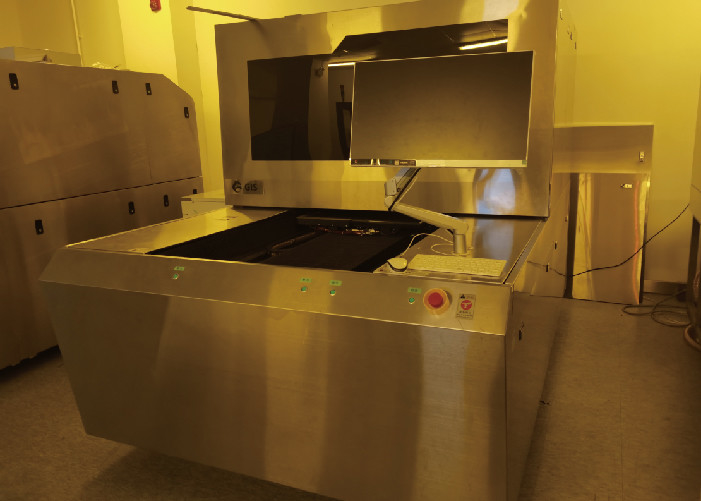

tablero flexible directo de las soluciones LDI del sistema de la proyección de imagen del laser (LDI)
Reemplazo técnico de LDI
No hay duda que los adoptantes tempranos de la tecnología directa de la proyección de imagen del laser (LDI) son generalmente ciclo rápido, prototipo, o los fabricantes de gran capacidad del PWB que necesitan la preparación rápida y exacta del prototipo.
Estos modelos directos tempranos de la proyección de imagen (LDI) cubren perfectamente las necesidades de estos fabricantes del PWB - tiempo y coste de ahorro de la película de la máscara mientras que proporcionan un alto nivel de flexibilidad y de exactitud.
Los fabricantes totales de la producción del PWB no adoptaron tecnología de LDI, principalmente porque el sistema de LDI era demasiado lento y el coste de operación de ajustar el móvil era demasiado alto. Sin embargo, el último desarrollo tecnológico ha cambiado la situación. Hoy, los fabricantes cada vez más totales de la producción del PWB utilizan LDI para las soluciones de la proyección de imagen.
¿Cómo hace laser el trabajo directo de la proyección de imagen (LDI)?

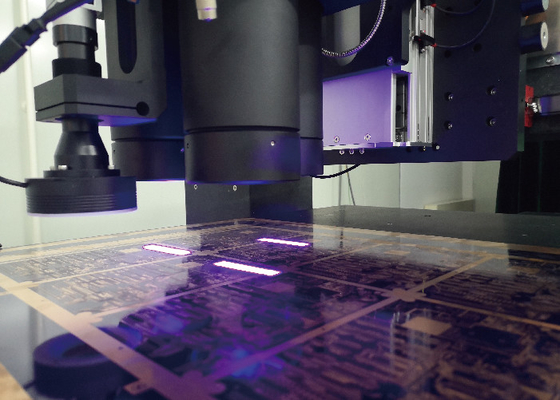

La proyección de imagen directa del laser necesita un PWB con la superficie fotosensible que se coloca debajo de un laser controlado por ordenador. Y entonces el ordenador está creando la imagen en el tablero con la luz del laser. Un ordenador explora la superficie del tablero en una imagen de trama, haciendo juego la imagen de trama a un cad cargado o el fichero del diseño de la leva que incluye las especificaciones para la imagen necesaria prevista para el tablero, el laser se utiliza para directamente crear la imagen en el tablero.
| Especificación/modelo | RTR315 |

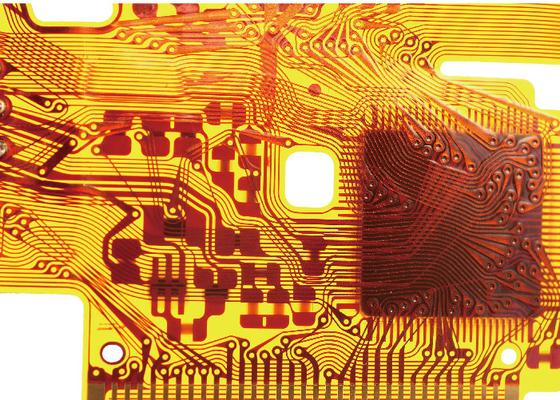

| Uso | PWB, HDI, FPC (capa interna, capa externa, anti-soldadura) |

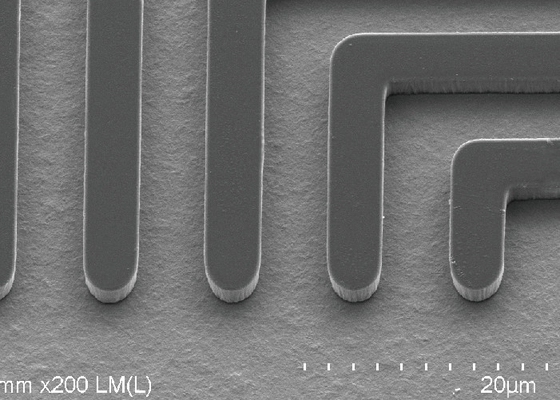

| Resolución (producción en masa) | 15um |
| Capacidad | 12S@18 " *24” |
| Tamaño de la exposición | 260*800m m |
| Grueso del panel | 0.05mm-3.5m m |
| Modo de la alineación | Ultravioleta-marca |
| Capacidad de la alineación | Layer±12um externo; Laye±24um interno |
| Línea tolerancia de la anchura | el ±10% |
| Modo del aumento y de la disminución de la desviación | Aumento y contracción fijada, aumento y contracción automática, aumento y contracción, alineación del intervalo de la división |
| Tipo del laser | Laser del LD, 405±5nm |
| Formato de archivo | Gerber 274X; ODB++ |
| Poder | 380V corriente alternada trifásica, 6.4kW, 50HZ, gama de fluctuación del voltaje el + 7% ~-10% |
| Condición | Sitio de luz ámbar; ± 1°C de la temperatura 22°C; ± el 5% de la humedad el 50%; Nivel de limpieza 10000 y arriba; Requisitos de la vibración de evitar la vibración violenta cerca del equipo |
Sobre nosotros
Somos un proveedor innovador de las diversas soluciones directas del sistema de la proyección de imagen del laser del PWB (LDI). Nuestras gamas de la cartera del producto de sistema de las configuraciones de sistema de LDI para la alto-mezcla y usos emergentes del lugar del PWB a las soluciones completamente automatizadas del sistema de LDI para los ambientes de la producción en masa.
El video
|
|
