| Nombre De La Marca: | GIS |
| Número De Modelo: | DPX230 |
| Cuota De Producción: | 1 sistema |
| Precio: | negotiable price |
| Tiempo De Entrega: | 20 días del trabajo |

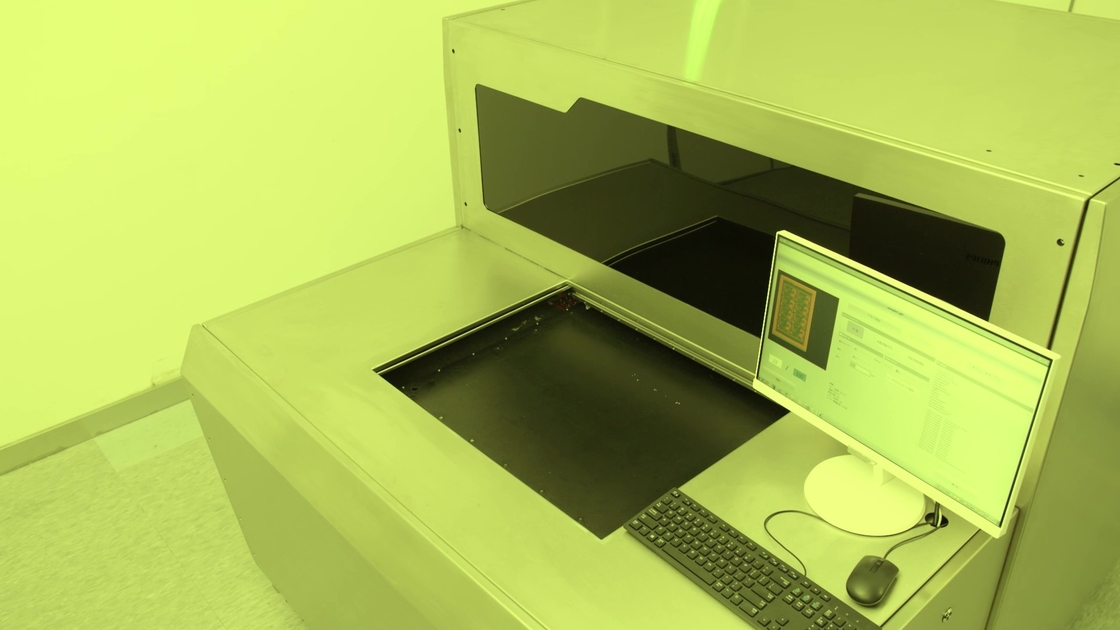

PWB directo de las soluciones HDI del sistema de la proyección de imagen del laser (LDI)
(1) la tecnología de LDI adopta la colocación del laser y la exploración de rayo láser vertical, que pueden asegurarse de que la desviación gráfica de la posición esté dentro del ± 5um, que mejora grandemente la línea exactitud y posición de la alineación.
(2) la tecnología de LDI no utiliza la película negativa, que puede resolver la producción de conductores finos muy de alta densidad, mejorar el índice de la calificación de línea fina fabricación del PWB y evitarlo repetido colocando defectos.
(3) la tecnología de LDI no necesita fabricar, preservar y mantener los dispositivos de la película fotográfica, los materiales consumidos, la energía, otros materiales auxiliares, y las sustancias químicas, que reduce la producción y el coste de elaboración.
(4) la tecnología de LDI puede acortar el proceso de fabricación del PWB, reducir el tiempo de vuelta, mejorar la respuesta-capacidad rápida, reducir la intervención de factores humanos, simplificar el proceso de la operación, y después mejorar la eficacia de la producción.
¿Cómo hace laser el trabajo directo de la proyección de imagen (LDI)?

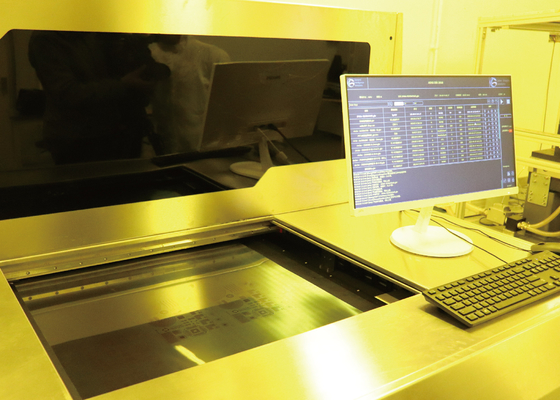

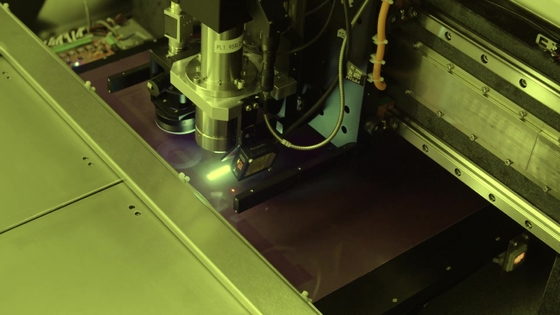

La proyección de imagen directa del laser necesita un PWB con la superficie fotosensible que se coloca debajo de un laser controlado por ordenador. Y entonces el ordenador está creando la imagen en el tablero con la luz del laser. Un ordenador explora la superficie del tablero en una imagen de trama, haciendo juego la imagen de trama a un cad cargado o el fichero del diseño de la leva que incluye las especificaciones para la imagen necesaria prevista para el tablero, el laser se utiliza para directamente crear la imagen en el tablero.
| Especificación/modelo | DPX230 |

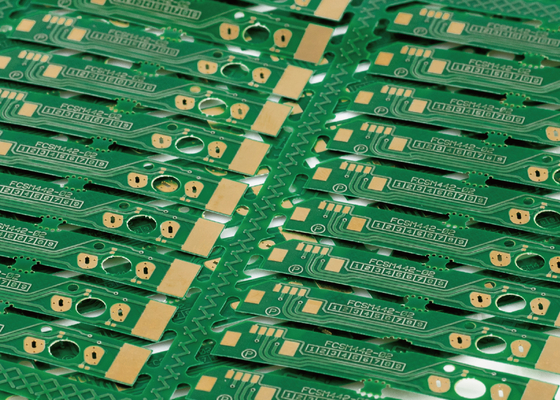

| Uso | PWB, HDI, FPC (capa interna, capa externa, anti-soldadura) |
| Resolución (producción en masa) | 30um |
| Capacidad | 30-40S@18 " *24” |
| Tamaño de la exposición | 610*710m m |
| Grueso del panel | 0.05mm-3.5m m |
| Modo de la alineación | Ultravioleta-marca |
| Capacidad de la alineación | Layer±12um externo; Laye±24um interno |
| Línea tolerancia de la anchura | el ±10% |
| Modo del aumento y de la disminución de la desviación | Aumento y contracción fijada, aumento y contracción automática, aumento y contracción, alineación del intervalo de la división |
| Tipo del laser | Laser del LD, 405±5nm |
| Formato de archivo | Gerber 274X; ODB++ |
| Poder | 380V corriente alternada trifásica, 6.4kW, 50HZ, gama de fluctuación del voltaje el + 7% ~-10% |
| Condición | Sitio de luz ámbar; ± 1°C de la temperatura 22°C; ± el 5% de la humedad el 50%; Nivel de limpieza 10000 y arriba; Requisitos de la vibración de evitar la vibración violenta cerca del equipo |
Sobre nosotros
Somos un proveedor innovador de las diversas soluciones directas del sistema de la proyección de imagen del laser del PWB (LDI). Nuestras gamas de la cartera del producto de sistema de las configuraciones de sistema de LDI para la alto-mezcla y usos emergentes del lugar del PWB a las soluciones completamente automatizadas del sistema de LDI para los ambientes de la producción en masa.
