| Nombre De La Marca: | GIS |
| Número De Modelo: | DPX230 |
| Cuota De Producción: | 1 sistema |
| Precio: | negotiable price |
| Tiempo De Entrega: | 20 días del trabajo |
soluciones directas del sistema de la proyección de imagen del laser (LDI) para el diverso PWB de múltiples capas
¿Cuándo opte a la tecnología de LDI?
Las tecnologías existentes no pueden ofrecer la solución aceptable y los resultados inevitables son eficacia reducida de la producción del PWB y producciones más bajas. Hoy en día, una anchura media del rastro del PWB alcanza 0.075m m (3mil) en PCBs de múltiples capas complejo. Mientras que el proceso de la proyección de imagen de la fotolitografía desafortunadamente alcanzó sus límites debido a crear alta densidad interconecta en el PWB. No puede a crear el PWB debajo 0.127/0.127m m (5/5mil) de anchuras y de espacios del rastro. Así pues, cuando la mayor parte de las anchuras y los espacios del rastro en una placa de circuito son más pequeños de 0.127/0.127m m (5/5mil), LDI es la mejor opción de la proyección de imagen.
La tecnología de LDI se utiliza principalmente en el tablero de HDI que fabrica antes. Pero ahora los fabricantes del PWB tienen que fabricar la fino-línea y ultra-fino-línea rígido convencional, la flexión y la rígido-flexión PCBs con tecnología de LDI donde están 0.075/0.075m m (3/3mil) o aún 0.05/0.05m m las anchuras del rastro y los espacios de los circuitos conductores (2/2mil). Eso es porque la proyección de imagen directa del laser (LDI) se ha probado como la solución mejor y más completa de la proyección de imagen para las anchuras y los espacios finos del rastro.
¿Cómo hace laser el trabajo directo de la proyección de imagen (LDI)?

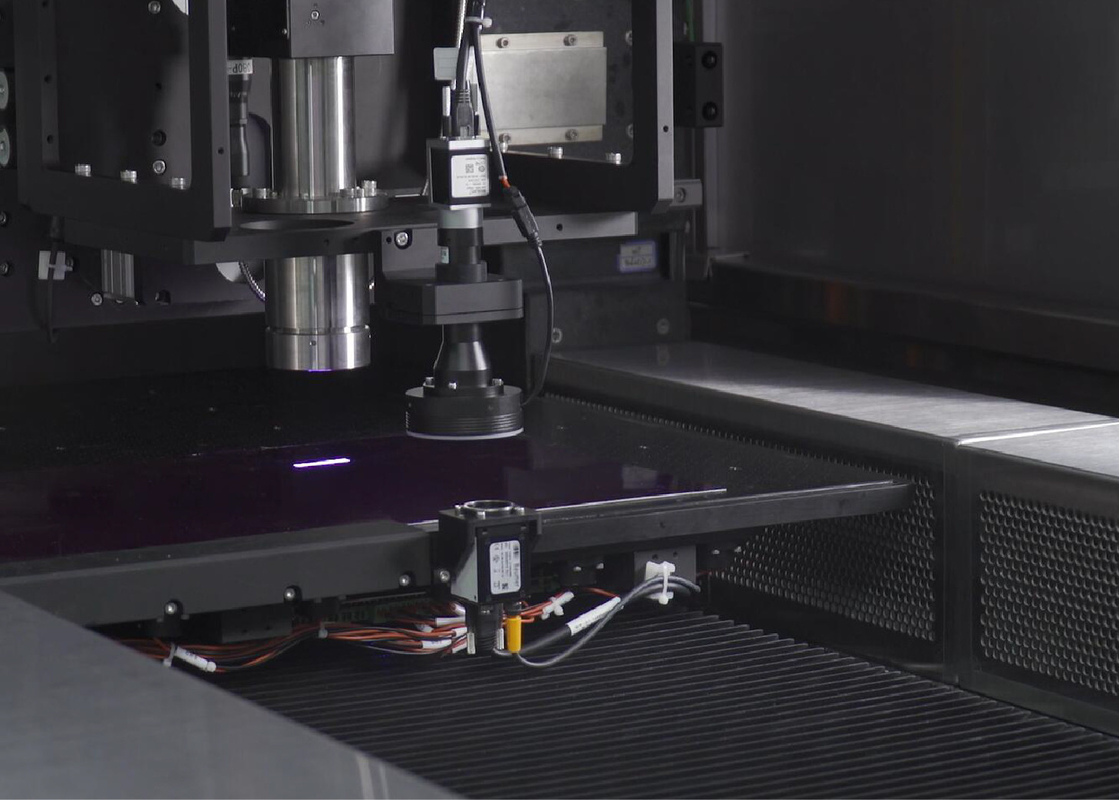

La proyección de imagen directa del laser necesita un PWB con la superficie fotosensible que se coloca debajo de un laser controlado por ordenador. Y entonces el ordenador está creando la imagen en el tablero con la luz del laser. Un ordenador explora la superficie del tablero en una imagen de trama, haciendo juego la imagen de trama a un cad cargado o el fichero del diseño de la leva que incluye las especificaciones para la imagen necesaria prevista para el tablero, el laser se utiliza para directamente crear la imagen en el tablero.
| Especificación/modelo | DPX230 |
| Uso | PWB, HDI, FPC (capa interna, capa externa, anti-soldadura) |
| Resolución (producción en masa) | 30um |
| Capacidad | 30-40S@18 " *24” |
| Tamaño de la exposición | 610*710m m |
| Grueso del panel | 0.05mm-3.5m m |
| Modo de la alineación | Ultravioleta-marca |
| Capacidad de la alineación | Layer±12um externo; Laye±24um interno |
| Línea tolerancia de la anchura | el ±10% |
| Modo del aumento y de la disminución de la desviación | Aumento y contracción fijada, aumento y contracción automática, aumento y contracción, alineación del intervalo de la división |
| Tipo del laser | Laser del LD, 405±5nm |
| Formato de archivo | Gerber 274X; ODB++ |
| Poder | 380V corriente alternada trifásica, 6.4kW, 50HZ, gama de fluctuación del voltaje el + 7% ~-10% |
| Condición | Sitio de luz ámbar; ± 1°C de la temperatura 22°C; ± el 5% de la humedad el 50%; Nivel de limpieza 10000 y arriba; Requisitos de la vibración de evitar la vibración violenta cerca del equipo |
Sobre nosotros
Somos un proveedor innovador de las diversas soluciones directas del sistema de la proyección de imagen del laser del PWB (LDI). Nuestras gamas de la cartera del producto de sistema de las configuraciones de sistema de LDI para la alto-mezcla y usos emergentes del lugar del PWB a las soluciones completamente automatizadas del sistema de LDI para los ambientes de la producción en masa.
|
|
