| Nombre De La Marca: | GIS |
| Número De Modelo: | DPX230 |
| Cuota De Producción: | 1 sistema |
| Precio: | negotiable price |
| Tiempo De Entrega: | 20 días del trabajo |

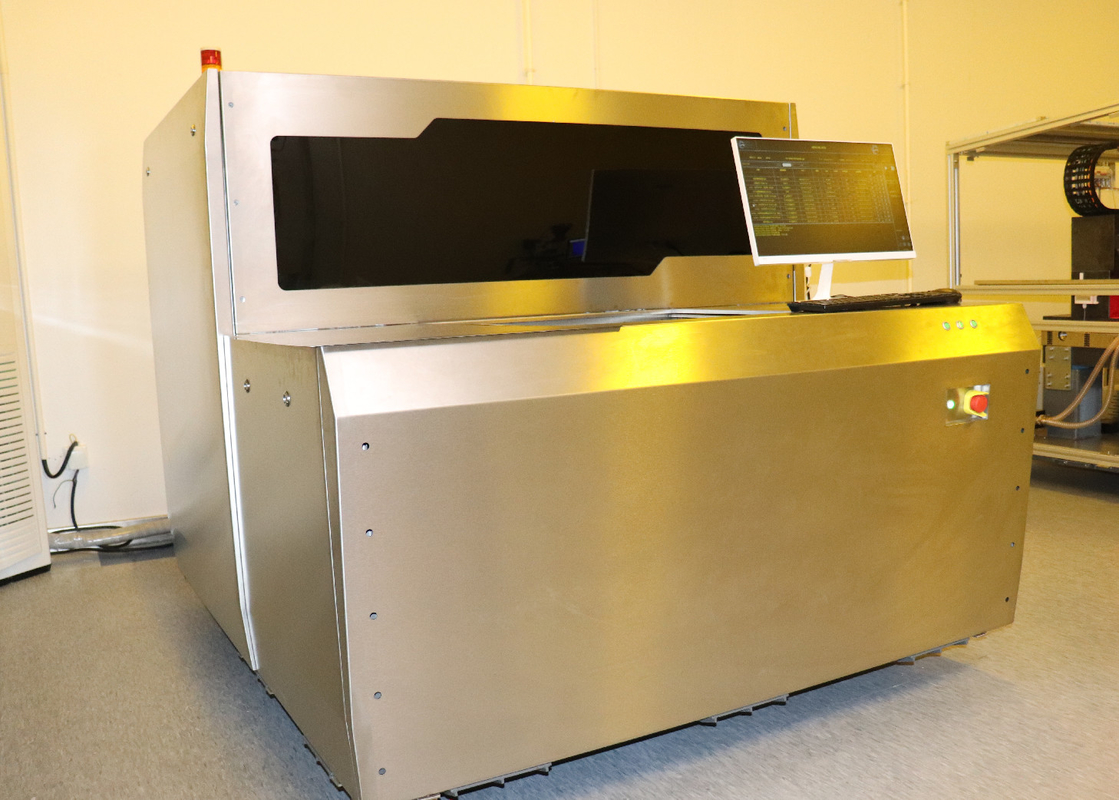

soluciones directas del sistema de la proyección de imagen del laser (LDI) para el diverso PWB
Un toner directo del laser (LDI) es una unidad avanzada de la exposición que substituye las unidades tradicionales de la exposición de la inundación usadas en el pasado. Los modelos se trazan en un fichero digital, en vez de los phototools de viejo, y esos ficheros digitales se cargan en el LDI, que selectivamente imagen él en su substrato.
Proyección de imagen directa del laser del PWB (LDI)
Al fabricar a una placa de circuito, los rastros de circuito son definidos por cuál es el proceso de la proyección de imagen. El laser que la proyección de imagen directa (LDI) expone los rastros directamente con un de rayo láser altamente enfocada que en el NC controló, en vez de la luz inundada que pasaba a través de una herramienta de la foto, un de rayo láser digital creará la imagen.
¿Cómo hace laser el trabajo directo de la proyección de imagen (LDI)?
La proyección de imagen directa del laser necesita un PWB con la superficie fotosensible que se coloca debajo de un laser controlado por ordenador. Y entonces el ordenador está creando la imagen en el tablero con la luz del laser. Un ordenador explora la superficie del tablero en una imagen de trama, haciendo juego la imagen de trama a un cad cargado o el fichero del diseño de la leva que incluye las especificaciones para la imagen necesaria prevista para el tablero, el laser se utiliza para directamente crear la imagen en el tablero.
| Especificación/modelo | DPX230 |
| Uso | PWB, HDI, FPC (capa interna, capa externa, anti-soldadura) |
| Resolución (producción en masa) | 30um |
| Capacidad | 30-40S@18 " *24” |
| Tamaño de la exposición | 610*710m m |
| Grueso del panel | 0.05mm-3.5m m |
| Modo de la alineación | Ultravioleta-marca |
| Capacidad de la alineación | Layer±12um externo; Laye±24um interno |
| Línea tolerancia de la anchura | el ±10% |
| Modo del aumento y de la disminución de la desviación | Aumento y contracción fijada, aumento y contracción automática, aumento y contracción, alineación del intervalo de la división |
| Tipo del laser | Laser del LD, 405±5nm |
| Formato de archivo | Gerber 274X; ODB++ |
| Poder | 380V corriente alternada trifásica, 6.4kW, 50HZ, gama de fluctuación del voltaje el + 7% ~-10% |
| Condición | Sitio de luz ámbar; ± 1°C de la temperatura 22°C; ± el 5% de la humedad el 50%; Nivel de limpieza 10000 y arriba; Requisitos de la vibración de evitar la vibración violenta cerca del equipo |
Sobre nosotros
Somos un proveedor innovador de las diversas soluciones directas del sistema de la proyección de imagen del laser del PWB (LDI). Nuestras gamas de la cartera del producto de sistema de las configuraciones de sistema de LDI para la alto-mezcla y usos emergentes del lugar del PWB a las soluciones completamente automatizadas del sistema de LDI para los ambientes de la producción en masa.
