PWB directo 610x710m m del equipo de la proyección de imagen del laser 380V

PWB directo 610x710m m del equipo de la proyección de imagen del laser 380V

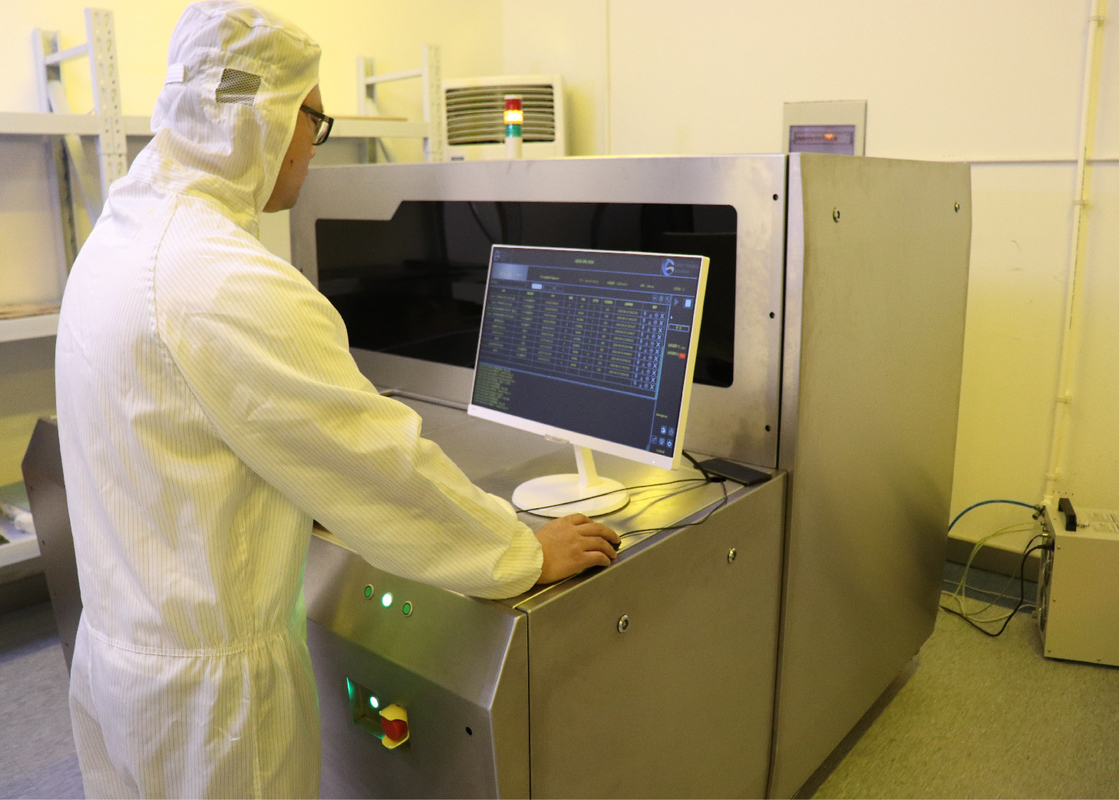

380V Laser Direct Imaging Equipment  PCB 610x710mm
PWB directo 610x710m m del equipo de la proyección de imagen del laser 380V PWB directo 610x710m m del equipo de la proyección de imagen del laser 380V

Ampliación de imagen :  PWB directo 610x710m m del equipo de la proyección de imagen del laser 380V

Datos del producto:
Lugar de origen: Jiangsu, China
Nombre de la marca: GIS
Certificación: ISO 9001 CE
Número de modelo: DPX230
Pago y Envío Términos:
Cantidad de orden mínima: 1 sistema
Precio: negotiable price
Detalles de empaquetado: embalaje de madera del caso
Tiempo de entrega: 20 días del trabajo
Capacidad de la fuente: 30set por mes

PWB directo 610x710m m del equipo de la proyección de imagen del laser 380V

descripción
Nombre: proyección de imagen directa del laser (LDI) Uso: PWB HDI FPC
Tamaño de la exposición máximo: 610*710m m Línea anchura: 30μ
Línea línea distancia: el 10% Línea tolerancia de la anchura: el 10%
Capacidad de la alineación: los 24μm Tipo del laser: Laser del LD, 405±5nm
Eficiente: 30-40S@18 " *24” Aumento y disminución de la desviación: Aumento y contracton fijado, aumento y contracción automática, aumento y contracción, alineación del
Formato de archivo: Gerber 274X, ODB++
Alta luz:

equipo directo de la proyección de imagen del laser 380V

,

equipo directo de la proyección de imagen del laser del PWB 380V

,

PWB directo de la proyección de imagen de 710m m

soluciones directas del sistema de la proyección de imagen del laser (LDI) para el diverso PWB



Función:

Opciones múltiples para la extensión

y función de la contracción

1. función automática de la extensión y de la contracción

2. función fija de la extensión:

La exposición basada en los valores fijos de la extensión proporcionó

3. función de la medida:

La medida real de la placa selecciona el valor real de la extensión de la placa para la exposición

Descripción de las funciones: puede fijar el número de placas que se medirán, después de medir la placa para tomar

Se expone el valor medio.

profundidad focal y luz ópticas Estupendo-largas

función de supervisión del poder de la fuente:



profundidad focal Ultra-larga ±300μm;

Supervisión en tiempo real y ajuste dinámico de la energía de laser durante trabajo

Parte posterior de trazado

Número de serie| Número de funcionamiento | valor de la extensión y de la contracción | Fecha | Tiempo | Código de barras | Código de QR |



Proceso de LDI: 5 minutos totales (salida de datos de la leva y impresión lista).



· No más de preocupaciones de la máscara

· Altas producción y producción

· Substrat irregular flexible




¿Cómo hace laser el trabajo directo de la proyección de imagen (LDI)?
La proyección de imagen directa del laser necesita un PWB con la superficie fotosensible que se coloca debajo de un laser controlado por ordenador. Y entonces el ordenador está creando la imagen en el tablero con la luz del laser. Un ordenador explora la superficie del tablero en una imagen de trama, haciendo juego la imagen de trama a un cad cargado o el fichero del diseño de la leva que incluye las especificaciones para la imagen necesaria prevista para el tablero, el laser se utiliza para directamente crear la imagen en el tablero.




Especificación/modelo DPX230
Uso PWB, HDI, FPC (capa interna, capa externa, anti-soldadura)
Resolución (producción en masa) 30um
Capacidad 30-40S@18 " *24”
Tamaño de la exposición 610*710m m
Grueso del panel 0.05mm-3.5m m
Modo de la alineación Ultravioleta-marca
Capacidad de la alineación Layer±12um externo; Laye±24um interno
Línea tolerancia de la anchura el ±10%
Modo del aumento y de la disminución de la desviación Aumento y contracción fijada, aumento y contracción automática, aumento y contracción, alineación del intervalo de la división
Tipo del laser Laser del LD, 405±5nm
Formato de archivo Gerber 274X; ODB++
Poder 380V corriente alternada trifásica, 6.4kW, 50HZ, gama de fluctuación del voltaje el + 7%     ~-10%
Condición Sitio de luz ámbar; ± 1°C de la temperatura 22°C; ± el 5% de la humedad el 50%; Nivel de limpieza 10000 y arriba;
Requisitos de la vibración de evitar la vibración violenta cerca del equipo


Sobre nosotros
Somos un proveedor innovador de las diversas soluciones directas del sistema de la proyección de imagen del laser del PWB (LDI). Nuestras gamas de la cartera del producto de sistema de las configuraciones de sistema de LDI para la alto-mezcla y usos emergentes del lugar del PWB a las soluciones completamente automatizadas del sistema de LDI para los ambientes de la producción en masa.
