CTS1010V Máquina de exposición vertical CTS del ordenador a la pantalla

CTS1010V Máquina de exposición vertical CTS del ordenador a la pantalla

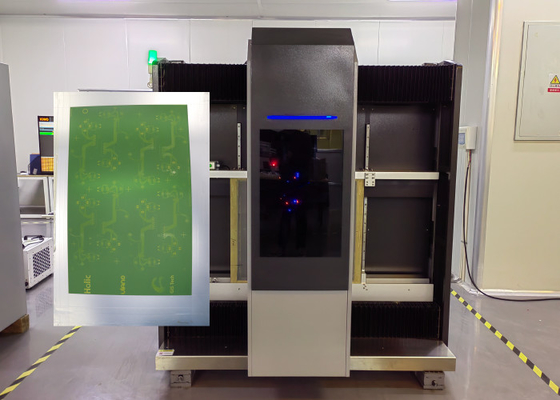

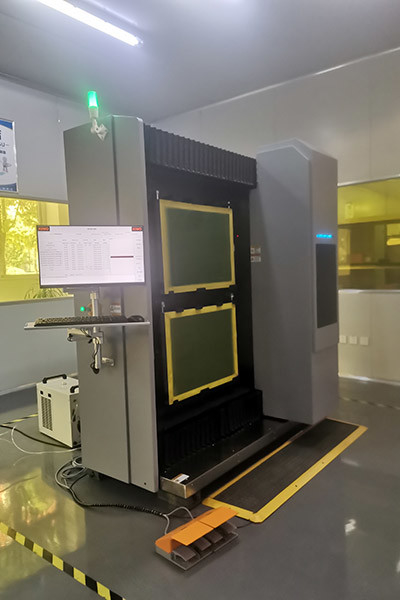

La máquina de exposición vertical CTS CTS CTS 1010V está a la vanguardia de la tecnología de fabricación de pantallas, estableciendo nuevos estándares de la industria con su rendimiento excepcional.Confeccionados para aplicaciones en el sector textil, calcomanías, etiquetas, decoración, embalaje, PCB, y más, esta máquina de alta precisión ofrece detalles excepcionales, desbloqueando infinitas posibilidades creativas.

El CTS1010V está disponible en dos especificaciones:

Versión de gran tamaño: Con un tamaño de pantalla máximo de 2200 x 3200 mm, esta versión es ideal para patrones grandes y diseños intrincados.
Versión estándar: Con un tamaño de pantalla máximo de 1200 x 1300 mm, su diseño compacto es lo suficientemente versátil como para adaptarse a varios entornos de trabajo.
Ambas versiones alcanzan una resolución impresionante de 12.700 dpi, lo que garantiza un detalle meticuloso y una claridad sin precedentes en sus proyectos.

Utilizando la tecnología avanzada de imágenes DMD DLP, el CTS1010V puede acomodar un rango de espesores para emulsiones a base de disolvente y a base de agua,de 3 μm a 15 μm (a base de disolventes) y de 3 μm a 300 μm (a base de agua)Su sistema de enfoque dinámico garantiza una calidad de imagen constante en toda la zona de exposición,mientras que una capacidad de raster de hasta 133 líneas por pulgada (LPI) mejora la visibilidad de líneas finas y detalles.

En términos de eficiencia, el CTS1010V cuenta con un tiempo de exposición de solo 120 a 240 microsegundos por línea de raster cuando se utiliza una malla amarilla # 350.y una resolución opcional de 1270 dpi (vector)La máquina admite varios formatos de archivo, incluyendo archivos vectoriales de 1 bit TIFF, Gerber y PDF,facilitar una transición más fluida del diseño a la producción.

Equipado con un láser UV de alto rendimiento que opera a una longitud de onda de 405 ± 5 nm, el CTS1010V proporciona tres opciones de potencia láser: 20W, 25W y 30W, lo que garantiza resultados de exposición eficientes y estables.Sus dimensiones compactas (458 x 1570 mm; por favor, consulte la tabla de acompañamiento para detalles de altura) y peso neto de 450 kg hacen que la instalación y el mantenimiento sean sencillos.

Para un rendimiento óptimo, se recomienda operar el CTS1010V en una habitación con luz amarilla limpia, con una temperatura ambiente controlada de 22 ± 2 °C y una humedad relativa del 40% al 70% (sin condensación).Los requisitos de potencia incluyen un sistema monofásico de 110 V/220 V, 50/60 Hz, con un consumo de energía de 4 kW, y aire comprimido a 0,5 MPa.

Con precisión, eficiencia y flexibilidad en su núcleo, la CTS1010V está lista para revolucionar su proceso de producción de pantalla.

* Las especificaciones pueden cambiar sin previo aviso

Ventajas del STC

Alta precisión:

Resoluciones de 1270dpi o 2540dpi, con raster de 133lpi/dpi (impresión en semitones)

Alta eficiencia:

3 minutos para terminar la exposición en pantalla de tamaño 1000mm*1000mm. La eficiencia de fabricación de plantillas se ha mejorado enormemente debido a que se ahorra mucho tiempo por la alineación precisa de la exposición y la reducción del lóbulo.

Bajo costo:

La eliminación de las películas positivas: las películas de litio son cada vez más caras y el número de proveedores en el mercado está disminuyendo rápidamente.1 procedimiento de fabricación de pantallas digitales CTS para sustituir 5 procedimientos de de el proceso convencional

Alta calidad del equipo:

La combinación de un láser acoplado de 405 nanómetros de grado industrial GIS y nuestro módulo óptico es el único producto en el mercado que puede alcanzar el 50% de uso del láser,que puede ahorrar en gran medida los costes de uso de los clientesAdemás, a diferencia de las bombillas caras de halogenuros metálicos que necesitan ser reemplazadas cada dos años, la fuente de luz láser de CTS puede usarse durante 10.000 horas.El sistema de imagen y exposición de computadora a pantalla CTS incluye un ordenador, un monitor, y el software de propiedad de HQ RIP.

Sobre nosotros

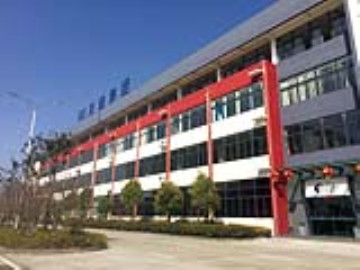

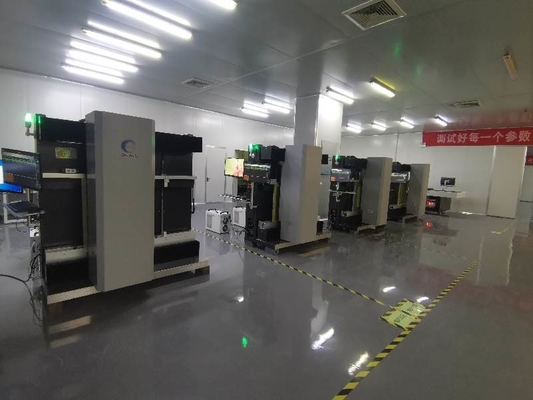

GIS Tech Inc. ha establecido una base de fabricación e I + D en el condado de Fengxian, Xuzhou, que cubre un área de 20,000 metros cuadrados, incluidos 1000 metros cuadrados de talleres limpios.Tiene centros de investigación y desarrollo y servicio postventa en Suzhou., con una superficie de 2.000 metros cuadrados, con un equipo central de 30 personas de I+D, y se prevé su ampliación a 60 personas.sistemas de software y deportesLa fuerza técnica está fuertemente apoyada por un equipo de expertos de Japón y Alemania, con un equipo técnico que abarca talentos de alta gama como óptica, mecánica, electrónica, software, etc.así como instalaciones de producción completas y equipos relacionados.
